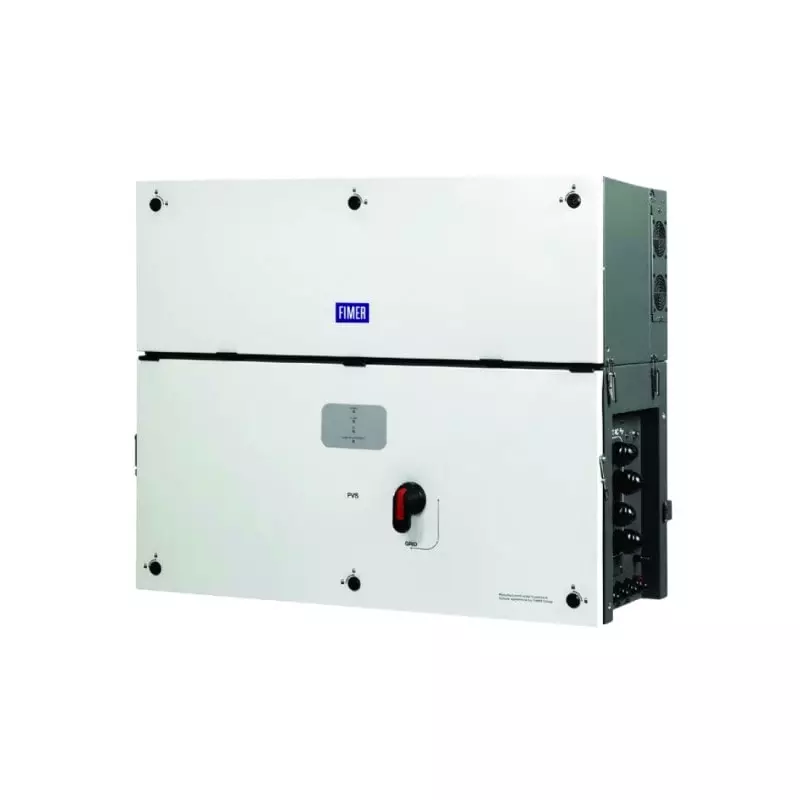

Fimer PVS-120-TL-SX On-Grid Inverter
Ürün Kodu : ONG-FMR-23-0120PVS
Ürün Barkod No : 8698683181930020511
Paylaşın
Fimer PVS-120-TL-SX Inverter
PVS-100/120-TL, hem zemine monte edilmiş ve hem de büyük ticari uygulamalar için uygun maliyetli merkezi olmayan fotovoltaik sistemlerde ABB'nin buluta bağlı üç fazlı dizi çözümüdür.
- 6 adede kadar bağımsız MPPT
- Transformatörsüz inverter
- 480 Vac için 120 kW ve 400 Vac için 100 kW
- Yapılandırma için standart olarak Wi-Fi
- Tesis düzeyinde iletişim için iki ethernet portu
- Sahada doğrudan seçilebilen çok sayıda özel şebeke kodu seti
- Geniş giriş aralığı için çift kademeli topoloji
- Hem dikey hem yatay kurulum
- Hızlı takas ve değişim için ayrı kablolama bölmesi
- IP66 Çevre koruma
- %98.9'a varan maksimum verimlilik
Model Tipi
PVS-120-TL
Maksimum DC Voltaj (V)
1000V
Nominal DC Çalısma Voltajı (V)
720V
Maksimum Giris Akımı (A)
36A
Maksimum Kısa Devre Akımı (A)
50A
Devreye Girme Voltajı (V)
420V (400…500V)
MPPT Sayısı
6
MPPT Dizi Giris Sayısı
4
Nominal AC Güç (VA)
120000W
Maksimum AC Görünür Güç (VA)
120000VA
Nominal Şebeke Voltajı (AC Voltaj Aralığı)
480V / 384...576V
Nominal Sebeke Frekansı (Hz)
50 / 60Hz
Maksimum AC Akımı (A)
145A
Deplasman Güç Faktörü
> 0,995, 0…1 indüktif/kapasitif, maksimum Smax ile
Toplam Harmonik Bozulma (Thdi), Anma Gücü (%)
<%3
Avrupa Verimliligi (%)
98,6%
Maksimum Verimlilik (%)
98,9%
Güvenlik
IEC/EN 62109-1, IEC/EN 62109-2, EN 61000-6-2, EN 61000-6-4
Koruma Sınıfı (IEC60529 Göre)
IP 66 (soğutma bölmesi için IP54)
Çalışma Sıcaklık Aralıgı (oC)
-25...+60°C /-13...140°F, 40°C/104°F üzeri değer kaybı ile
Maksimum Çalışma Yüksekliği (m)
2000m
Nem Oranı (%)
%4...%100 yoğuşma
Gürültü Emisyonu (Db)
68 dB(A)@ 1m
Boyutlar (Genislik X Yükseklik X Derinlik)
869 x 1086 x 419mm
Agırlık
Güç modülü için 70kg / 154 lbs; bağlantı kutusu için ~55kg / 121 lbs Genel maksimum 125 kg / 276 lbs
Soğutma Yöntemi
Zorunlu havalandırma
Topoloji
Trafosuz
Haberleşme Arayüzü
1x RS485, 2x Ethernet (RJ45), WLAN (IEEE802.11 b/g/n @ 2,4 GHz)
Çalışma DC Giriş Gerilimi Aralığı
360…1000V
Nominal DC Giriş Gücü
123000W
Her Bir MPPT İçin Maksimum DC Giriş Gerilimi
25000W [695 V≤VMPPT≤850 V]
Pacr’de MPPT’nin Paralel Konfigürasyonlu DC Gerilim Aralığı
570…850V (simetrik yük)
DC bağlantı tipi
FV hızlı bağlantı konektörü 2)
Ters Polarite Koruması
Var, sınırlı bir akım kaynağından
Her MPPT İçin Giriş Aşırı Gerilim Koruması - Varistör
Tip II
Fotovoltaik Dizi Grubu İzolasyon Kontrolü
Var, IEC 62109-2’ye göre
Her Bir MPPT İçin DC Anahtar Sınıfı
50 A-1000V
AC Şebeke Bağlantı Tipi
Üç fazlı 3W+PE veya 4W+PE
Maksimum AC Çıkış Gücü
120000W
AC Bağlantı Tipi
M10 pabuç bağlantıları, 4xM40 ve M25 tek damarlı kablo rakoru, isteğe bağlı olarak çok damarlı kablo rakoru M63 için bar sağlanır.
Maksimum Harici AC Aşırı Akım Koruması
225A
Adalanma Önleyici Koruma
Yerel standarda göre
İşaret
CE
Montaj Sistemi
Montaj aparatı dikey ve yatay destek
